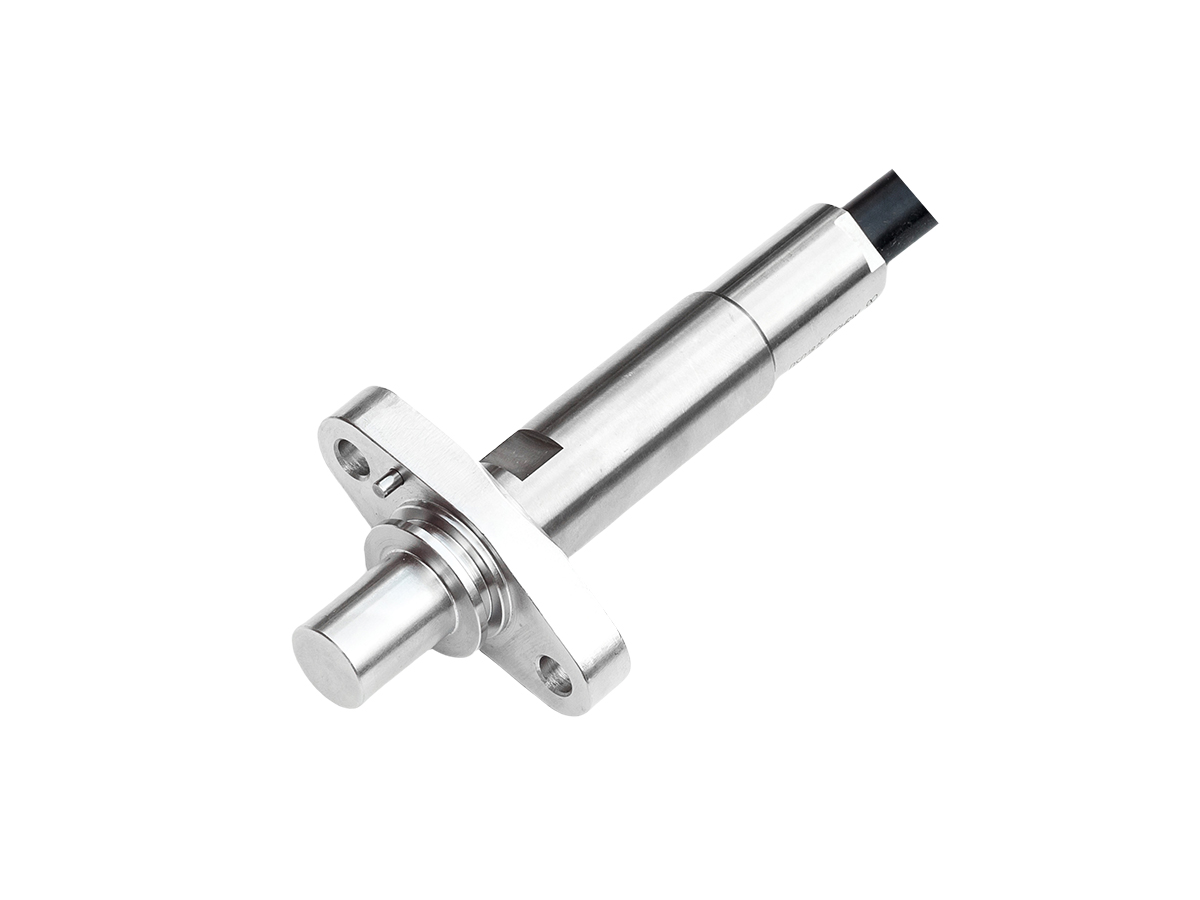

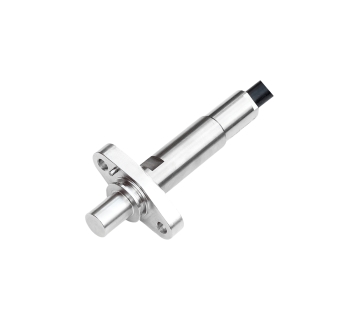

ESHF21629-NO2-P5P霍爾式轉速傳感器，應用霍爾效應原理檢測齒輪等導磁金屬的轉速，當有導磁金屬接近探頭時，探頭內部永磁體的磁通密度發生變化，并被霍爾IC檢測到，通過后端集成電路轉為脈沖輸出，脈沖頻率與齒輪旋轉速度成正比。 采用非接觸式測量方式，能夠精確測量轉速。具有頻率 范圍廣、響應速度快、機械壽命長、穩定、堅固耐用等特點。
特點
■ 精準、可靠、重復性高
■ 工作溫度范圍廣
■ 工作頻率范圍廣
■ 頻率范圍：0~20KHz
■ 測量面抗壓能力：10bar
應用場景
■ 齒輪的轉速檢測
■ 可用于車輛、工程機械及電動和液壓 馬達（軸向活塞泵和馬達）
行業
■ 液壓傳動
■ 車輛
■ 機械設備

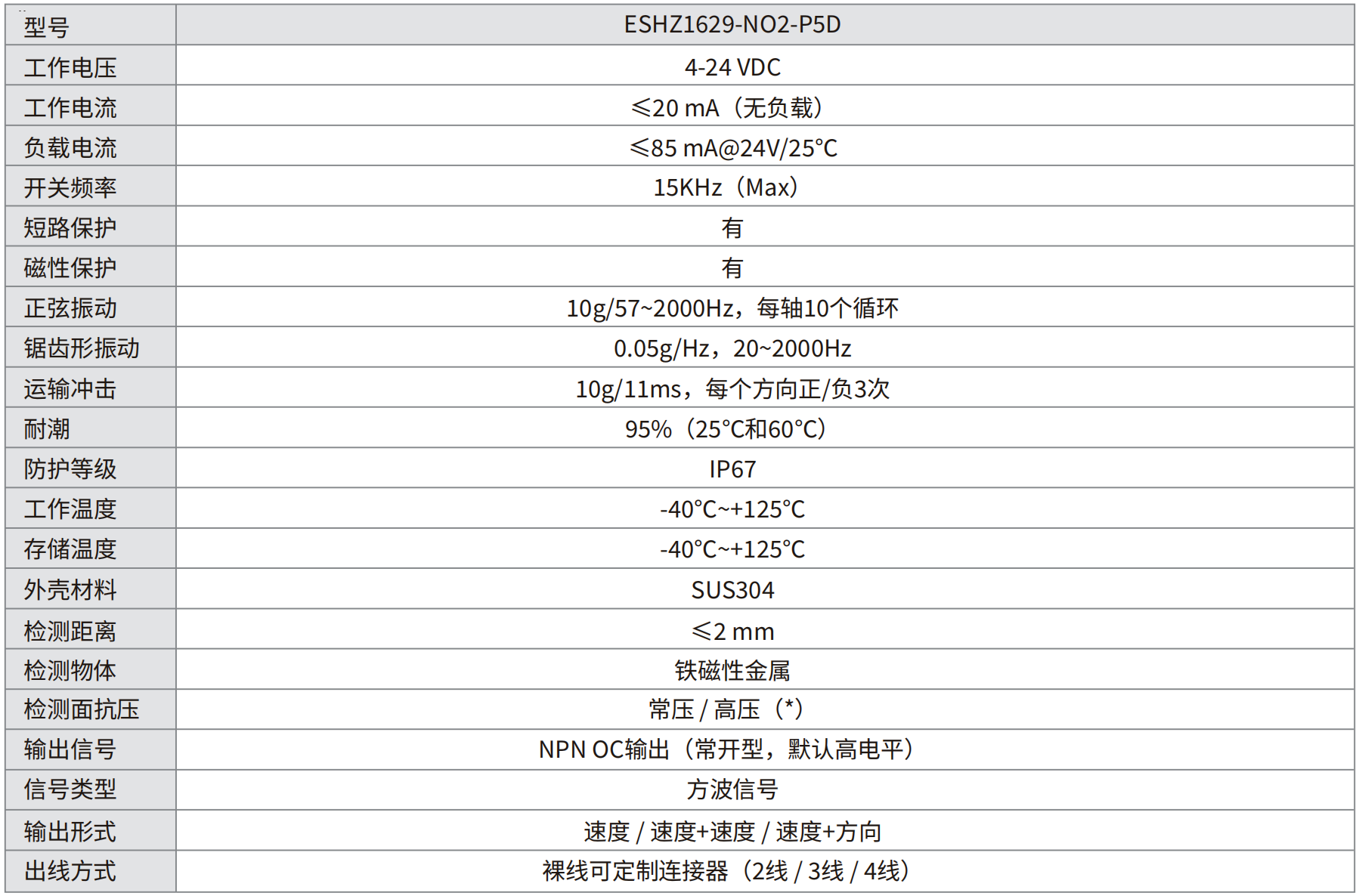

性能參數

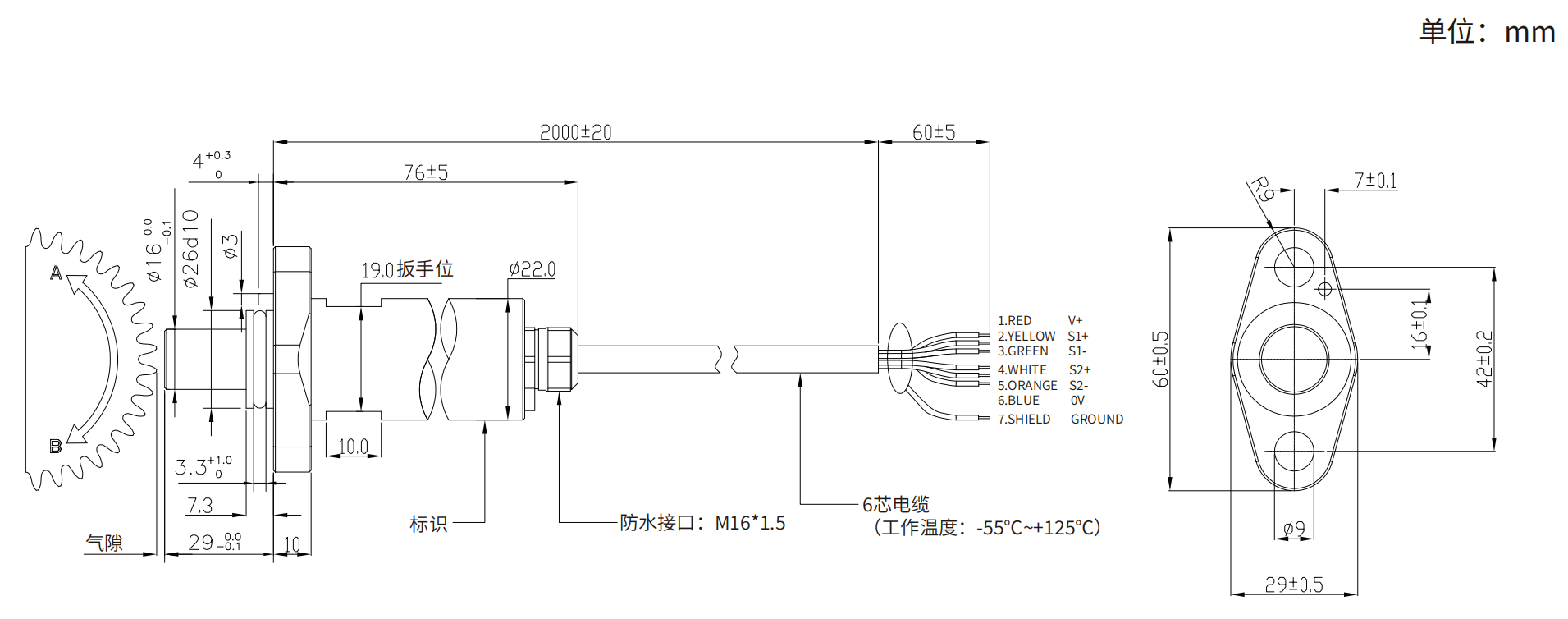

機械尺寸

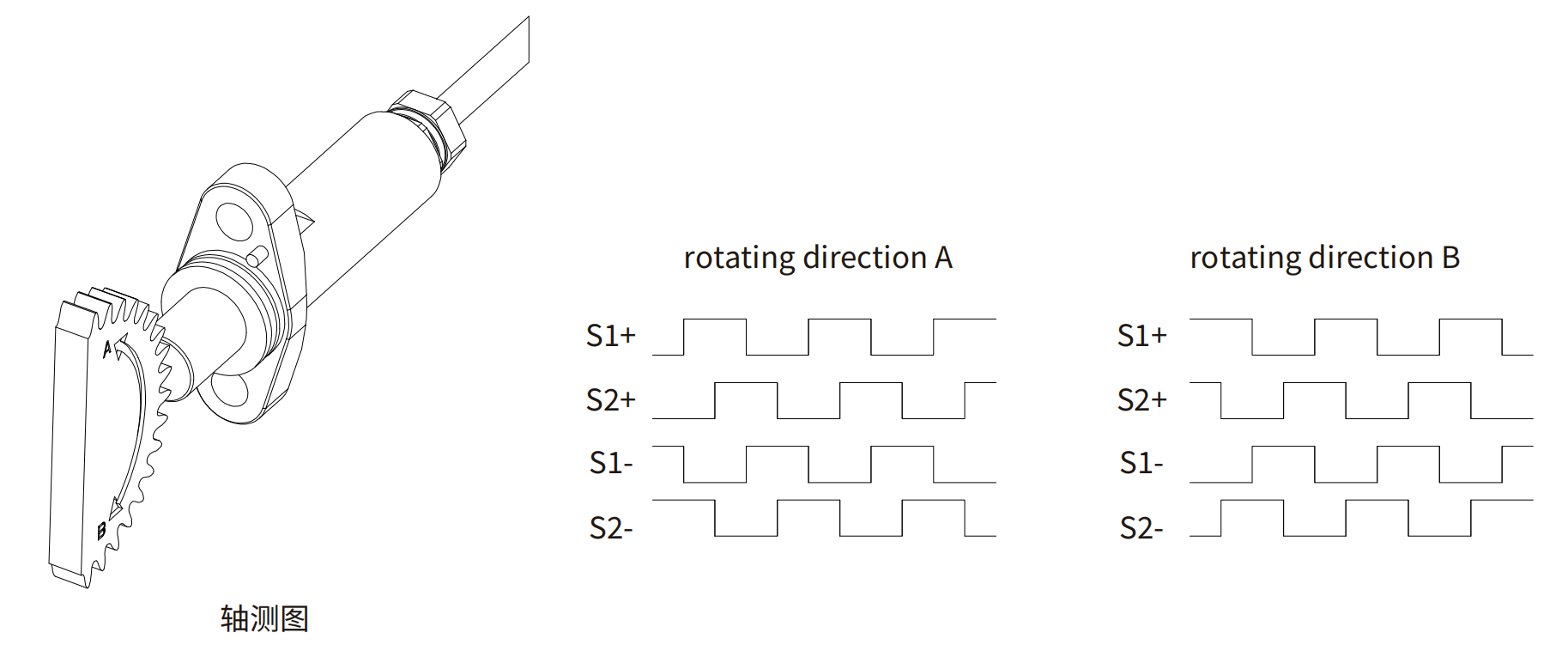

輸出特性

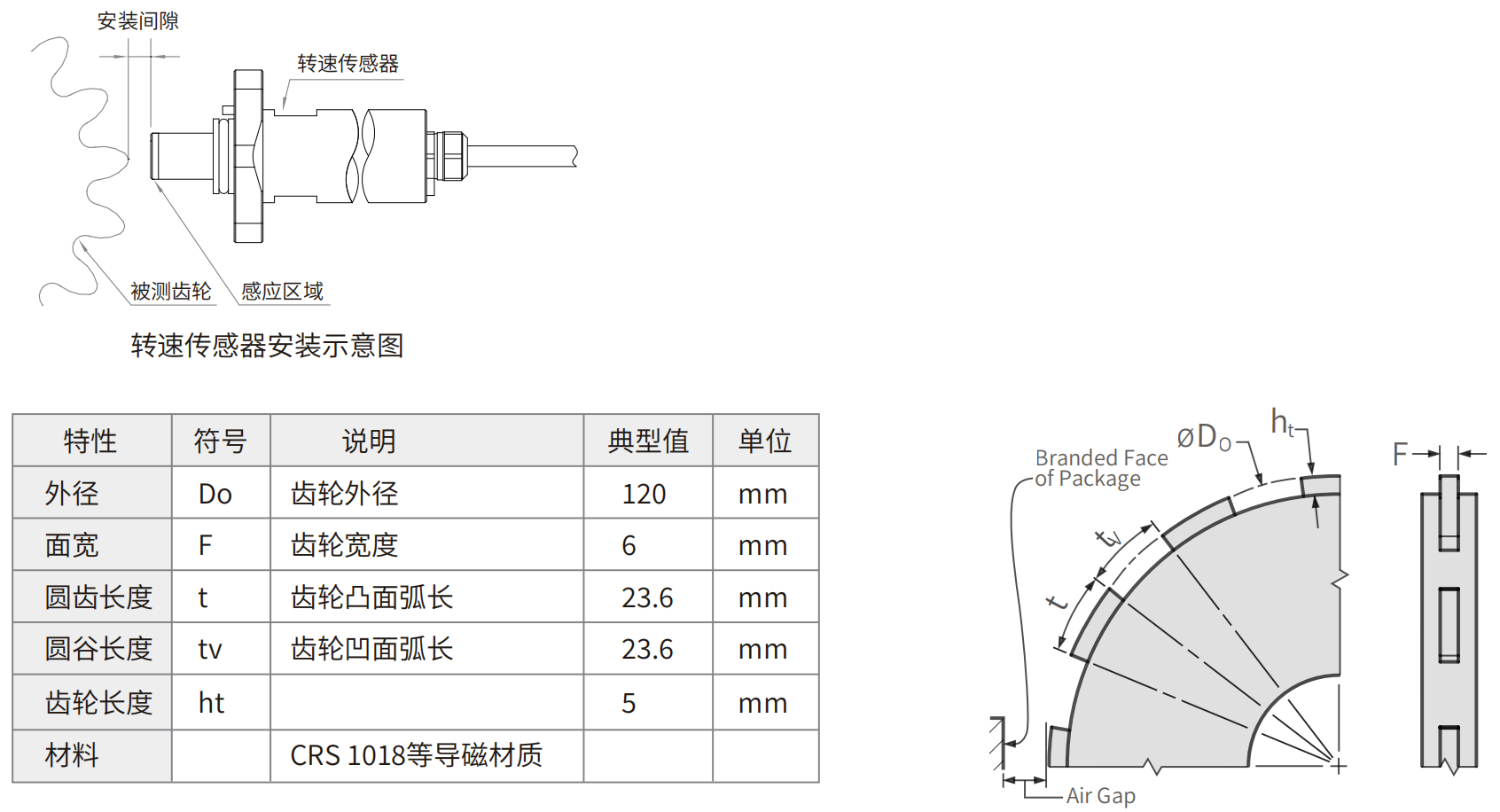

使用說明
連接方式
型號說明：
ESH1629-NO-P5P：霍爾型轉速傳感器，探桿直徑 16 mm，探頭長度 29 mm，輸出方式：NPN常開，電氣連接方式：直出電纜線，線長 2000mm，末端裸線上錫。
